هواساز هایژنیک (AHU) : قلب تپنده اتاقهای تمیز
مقدمه و اهمیت هواساز هایژنیک:
هواساز هایژنیک Air Handling Unit – AHU)) نقشی حیاتی و بیبدیل در حفظ شرایط محیطی دقیق و استاندارد در اتاقهای تمیز (Cleanrooms ) ایفا میکند. این سیستم پیشرفته، فراتر از یک تهویه ساده، مسئولیت کنترل جامع پارامترهایی چون دما، رطوبت، فشار و مهمتر از همه، پاکیزگی هوا را بر عهده دارد. در صنایعی مانند داروسازی، الکترونیک، بیوتکنولوژی و صنایع غذایی که کوچکترین آلودگی میتواند منجر به خسارات جبرانناپذیر شود، هواساز هایژنیک به عنوان قلب تپنده اتاق تمیز، تضمینکننده کیفیت محصول و ایمنی فرآیند است. رعایت استانداردهای سختگیرانه مانند ISO 14644، که سطوح مختلف پاکیزگی هوا را تعریف میکنند، بدون حضور و عملکرد صحیح هواساز هایژنیک غیرممکن خواهد بود.
ساختار و اجزای اصلی هواساز هایژنیک:

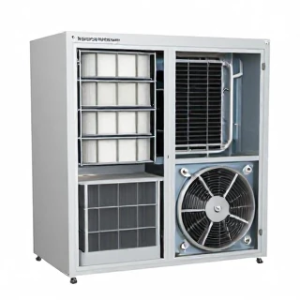

یک هواساز هایژنیک سیستمی پیچیده و مهندسیشده است که از اجزای متعددی تشکیل شده و هر کدام وظیفه مشخصی در چرخه تصفیه و تنظیم هوا دارند:
- کویلهای سرمایش و گرمایش ( Heating Coils & Cooling ): این بخشها وظیفه تنظیم دقیق دمای هوای عبوری را بر عهده دارند. با استفاده از سیالات خنککننده (مانند آب سرد یا مبرد) یا گرمایشی (مانند آب گرم یا المنتهای برقی)، دمای هوا را به نقطه مطلوب میرسانند. طراحی و کنترل این کویلها برای جلوگیری از تولید رطوبت ناخواسته (در حالت سرمایش) از اهمیت بالایی برخوردار است.
- سیستم فیلتراسیون هوا (Air Filtration System): این بخش، کلیدیترین قسمت هواساز برای دستیابی به سطوح پاکیزگی مورد نیاز است. معمولاً شامل چندین مرحله فیلتراسیون است:
- پیشفیلتر (Pre-filter): ذرات بزرگتر مانند گرد و غبار و پرز را جذب میکند.
- فیلتر میانی (Bag Filter / Medium Efficiency Filter): ذرات ریزتر را حذف کرده و از گرفتگی فیلترهای اصلی جلوگیری میکند.
- فیلتر نهایی (HEPA/ULPA Filter): ذرات بسیار ریز (تا ۰.۱۲ میکرومتر برای HEPA و ۰.۱۲ میکرومتر برای ULPA با راندمان بالا) را با راندمان بسیار بالا (۹۹.۹۷% تا ۹۹.۹۹۹۵%) حذف کرده و هوای فوقالعاده پاکیزه را تأمین میکند.
- فن(Blower / Fan): قلب محرک سیستم که هوا را از طریق کانالها و اجزای مختلف هواساز به گردش درمیآورد. فنهای سانتریفیوژ با پرههای فوروارد یا بکوارد معمولاً به دلیل راندمان بالا و قابلیت کنترل سرعت، انتخاب میشوند. کنترل سرعت فن (توسط اینورتر) امکان تنظیم دقیق دبی هوا و مصرف بهینه انرژی را فراهم میکند.
- دمپرها (Dampers): تیغههای قابل تنظیمی هستند که برای کنترل جریان هوا به کار میروند. دمپرهای ورودی هوا، هوای تازه را تنظیم میکنند، دمپرهای بینابینی جریان را در بخشهای مختلف کنترل کرده و دمپرهای خروجی، هوای برگشتی یا تخلیه را مدیریت میکنند.
- سیستم رطوبتزنی و رطوبتگیری (Humidification & Dehumidification): بسته به نیاز فرآیند، هواساز میتواند مجهز به سیستمهای رطوبتزنی (مانند بخار یا اسپری آب) یا رطوبتگیری (معمولاً از طریق کنترل دمای کویل سرمایش) باشد تا سطح رطوبت نسبی را در محدوده مجاز نگه دارد.

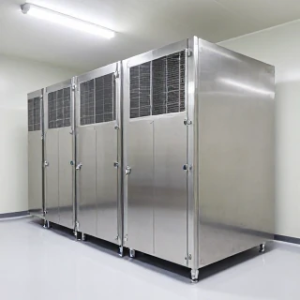

- محفظه (Casing): بدنه هواساز که تمام اجزا را در خود جای داده است. طراحی این محفظه باید به گونهای باشد که از اتلاف انرژی جلوگیری کند (عایقبندی حرارتی و صوتی مناسب)، از نشت هوا جلوگیری کرده )طراحی (Air-tight و دسترسی آسان به اجزا را برای نگهداری فراهم کند. معمولاً از ورقهای گالوانیزه یا استنلس استیل با پوششهای محافظ ساخته میشود.

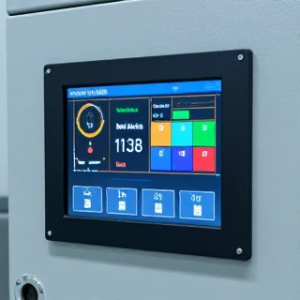

- سیستم کنترلی (Control System): مغز متفکر هواساز که شامل سنسورهای دما، رطوبت، فشار و کیفیت هوا، به همراه یک واحد کنترل منطقی قابل برنامهریزی (PLC) یا سیستم کنترل توزیعشده (DDC) است. این سیستم پارامترها را پایش کرده و با ارسال فرمان به کویلها، فن و دمپرها، شرایط محیطی مطلوب را حفظ میکند. رابط کاربری (HMI) امکان مشاهده و تنظیم دستی پارامترها را فراهم میکند.
اصول عملکرد و بهینهسازی هواساز هایژنیک:

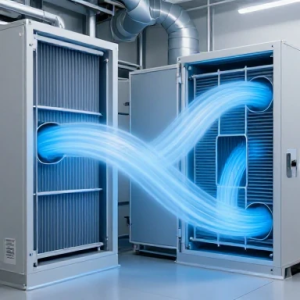

عملکرد هواساز هایژنیک بر پایه گردش مداوم هوا، تصفیه دقیق آن و بازگرداندن هوای پاک به محیط اتاق تمیز استوار است. در بسیاری از کاربردها، بخشی از هوا (هوای برگشتی) پس از تصفیه مجدد، با هوای تازه مخلوط شده و دوباره به گردش درمیآید (Recirculation)، که این امر بهینهسازی مصرف انرژی را به همراه دارد. مفاهیم کلیدی در این سیستم عبارتند از:
- تعادل فشار (Pressure Balance): در اتاقهای تمیز، حفظ فشار مثبت (Positive Pressure) نسبت به محیط اطراف، از ورود ذرات آلوده جلوگیری میکند. در برخی موارد خاص (مانند مهار عوامل بیماریزا)، فشار منفی (Negative Pressure) اعمال میشود. هواساز با تنظیم دقیق دبی هوای ورودی و خروجی، این تعادل را برقرار میسازد.
- تعداد تعویض هوای نرمال (Air Changes per Hour – ACH): نشاندهنده تعداد دفعاتی است که حجم کامل هوای اتاق تمیز در یک ساعت تعویض میشود. این عدد بر اساس کلاس اتاق تمیز و نوع فرآیند تعیین میگردد.
- نقطه شبنم (Dew Point): دمایی که در آن هوا نسبت به بخار آب اشباع میشود. کنترل نقطه شبنم برای جلوگیری از میعان و رشد میکروارگانیسمها در صنایع حساس حیاتی است.
انواع هواساز هایژنیک:
هواسازهای هایژنیک با توجه به نیازهای خاص هر صنعت و کاربرد، در انواع مختلفی طراحی و تولید میشوند:
- بر اساس کاربرد: مدلهای ویژه صنایع دارویی (GMP Compliant)، صنایع الکترونیک (با نیاز به کنترل دقیق الکتریسیته ساکن)، صنایع غذایی (با الزامات بهداشتی خاص) و مراکز تحقیقاتی.
- بر اساس پیکربندی:
- یکپارچه (Monobloc): تمام اجزا در یک واحد جمعوجور قرار دارند.
- ماژولار (Modular): اجزا به صورت ماژولهای جداگانه طراحی شده و در محل مونتاژ میشوند، که انعطافپذیری بالایی در طراحی و ظرفیتدهی ایجاد میکند.
- مدلهای سفارشیسازی شده (Customized): طراحی و تولید هواساز بر اساس مشخصات دقیق و منحصربهفرد پروژه.
ویژگیها و مزایای کلیدی:
- دقت بینظیر در کنترل پارامترهای محیطی: حفظ دما، رطوبت و فشار در محدودههای بسیار تنگ.
- قابلیت اطمینان بالا و طول عمر مفید: طراحی مقاوم و استفاده از قطعات با کیفیت برای کارکرد مداوم.
- بهرهوری انرژی: استفاده از فنهای با راندمان بالا، کنترل سرعت متغیر و سیستم بازیابی حرارت (در صورت لزوم).
- کاهش ریسک آلودگی: تأمین هوای پاک و فیلترشده، منجر به کاهش چشمگیر آلودگیهای محیطی و میکروبی میشود.
- انطباق با استانداردها: طراحی مطابق با الزامات GMP، FDA، ISO و سایر استانداردهای بینالمللی.
- سهولت نگهداری: طراحی ماژولار و دسترسی آسان به فیلترها و اجزای داخلی.
نصب، راهاندازی و نگهداری:
نصب صحیح هواساز هایژنیک شامل انتخاب مکان مناسب، اتصالات دقیق کانالکشی و برقکشی، و تست عملکرد جامع است. راهاندازی اولیه نیازمند تنظیم دقیق سیستم کنترلی و اطمینان از عملکرد صحیح تمامی اجزا است. نگهداری دورهای، شامل تعویض منظم فیلترها (بر اساس کارکرد و نشانگرهای فشار دیفرانسیل)، تمیزکاری کویلها و محفظه، و کالیبراسیون سنسورها، برای حفظ عملکرد بهینه و طول عمر دستگاه ضروری است.
نتیجهگیری:
هواساز هایژنیک، سرمایهگذاری ارزشمندی است که امنیت، کیفیت و بهرهوری فرآیندهای حساس در اتاقهای تمیز را تضمین میکند. انتخاب و اجرای صحیح این سیستم، گامی اساسی در جهت دستیابی به استانداردهای برتر جهانی و موفقیت در صنایع پیشرفته محسوب میشود.
